TT-FNR发电机组中性点接地电阻柜
因此，在发电机中性点通常采用高电阻接地方式，当其回路发生单相接地时，以限制弧光接地过电压，减轻对铁芯的灼伤，减少对发电机及其回路的机械压力。
TT-FNR发电机中性点接地电阻柜
一、 概述
山东天通电气有限公司生产的TT-FNR发电机中性点接地电阻柜是0.4KV～24KV发电机组采用高阻接地的专用成套装置，发电机运行中发生单相接地故障时，当故障电流达到一定值，其故障点出现电弧接地，使得接地过电压的出现具备了特定的"临界"条件，从而导致弧光接地过电压的产生；由于发电机的耐压水平较弱，其绝缘容易遭受破坏。进一步扩大定子绕
组绝缘损害范围，甚至烧损铁芯，并伴随产生高于正常状态时的机械压力作用于发电机及其回路。如不及时发现并快速切除故障，将发展成为相间或匝间短路。基于上述原因，国际广泛采用发电机中性点经高阻接地，当其回路发生单相接地时，以限制弧光接地过电压，减轻对铁芯的灼伤，减少对发电机及其回路的机械压力。中性点通过电阻接地可以把故障电流限制到适当值，一方面使继电保护有足够的灵敏度和选择性，同时又使故障点仅可能发生局部轻微损伤，把暂态过电压限制到正常线电压对中性点电压的2.6倍，限制电弧的重燃，防止弧光间隙过电压损坏主设备，同时对防止铁磁谐振过电压，也有显著作用
电阻柜执行标准：
DL/T 780-2001 配电系统中性点接地电阻器
GB 6450-1986 干式电力变压器
DL/T 620-1997 交流电气装置的过电压保护和绝缘配合
GB 763-1990 交流高压电器在长期工作时的发热
GB/T 16927 -2011 高电压试验技术
GB 1208-2006 电流互感器
GB/T 4208-2017 外壳防护等级(IP代码)
IEEE 32-197 中性点接地装置的技术、术语和试验
GB 311-2012 绝缘配合
GB 11022-2011 高压开关设备和控制设备标准的共用技术要求
JB/T 10777-2018 中性点接地电阻器
产品特点

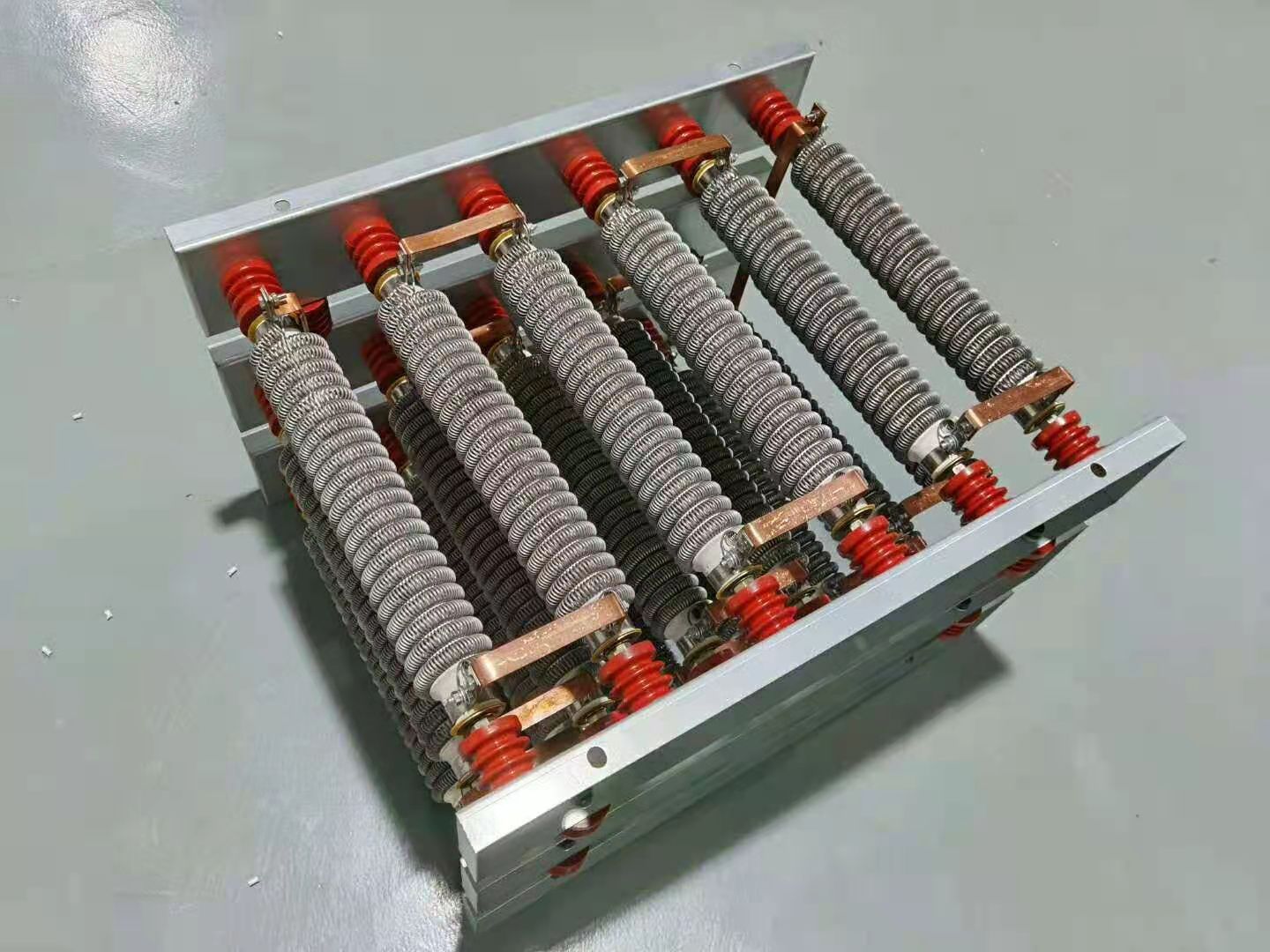

1、采用不锈钢电阻器，电导率高，温度系数高，可耐1400°℃的高温，耐腐蚀，热稳定性好。
2、柜内可以安装干式接地变压器，容量大，耐冲击。
3、电阻柜一般用于户内。
4、柜体材质：喷塑冷轧钢板、不锈钢板、KYN28标准柜，任选其一。
5、可加装电阻柜智能监控装置，可以监测电阻的温度及柜内温湿度，记录接地电流大小、接地次数，并带有485通讯接口，
可以和上位机进行通讯。
6、可加装隔离开关或真空接触器，检修方便
使用条件
1、一般用于户内，户外订货时请注明。
2、海拔不高于3500米，高原地区由于海拔高，散热差，订货时请注明。
3、环境温度：一20C～+60℃，相对湿度不大于85%。
4、周围环境中无易燃、无腐蚀性气体及导电尘埃。
5、使用于50Hz和60Hz系统中。
订货须知
1、发电机额定电压、电流互感器变比。
2、柜体的进出线方式。
3、电阻阻值、通流电流及通流时间。
4、变压器的容量和变比。
5、柜体材质、喷涂颜色、防护等级。
6、是否安装电阻柜智能监控装置。
7、是否加装隔离开关或真空接触器。
8、如有其它要求在订货时说明。
|
型号 |
中性点电压 |
阻值 |
故障电流 |
通流时间 |
外形尺寸 |
|||
|
线电压 |
相电压 |
L |
W |
H |
||||
|
KV |
KV |
Ω |
A |
S |
mm |
mm |
mm |
|
|
TT-NGR |
10.5 |
6.06 |
121.2 |
50 |
10 |
800 |
1000 |
1480 |
|
TT-NGR |
10.5 |
6.06 |
60.6 |
100 |
10 |
800 |
1000 |
1480 |
|
TT-NGR |
10.5 |
6.06 |
30.3 |
200 |
10 |
800 |
1000 |
1480 |
|
TT-NGR |
10.5 |
6.06 |
24.3 |
250 |
10 |
800 |
1000 |
1480 |
|
TT-NGR |
10.5 |
6.06 |
20.2 |
300 |
10 |
800 |
1000 |
1480 |
|
TT-NGR |
10.5 |
6.06 |
15.2 |
400 |
10 |
1000 |
1000 |
1480 |
|
TT-NGR |
10.5 |
6.06 |
12.2 |
500 |
10 |
1000 |
1000 |
1480 |
|
TT-NGR |
10.5 |
6.06 |
10.1 |
600 |
10 |
1000 |
1000 |
1480 |
|
TT-NGR |
10.5 |
6.06 |
7.6 |
800 |
10 |
1200 |
1000 |
1480 |
|
TT-NGR |
10.5 |
6.06 |
6.1 |
1000 |
10 |
1200 |
1000 |
1480 |
|
TT-NGR |
10.5 |
6.06 |
5.1 |
1200 |
10 |
1200 |
1000 |
1480 |
|
TT-NGR |
10.5 |
6.06 |
4.3 |
1400 |
10 |
1200 |
1000 |
1480 |
|
TT-NGR |
10.5 |
6.06 |
3.8 |
1600 |
10 |
1200 |
1000 |
1880 |
|
TT-NGR |
10.5 |
6.06 |
3.4 |
1800 |
10 |
1200 |
1000 |
1880 |
